德國施邁賽SCHMERSAL安全鎖維修保養

更新時間:2025-07-10   點擊次數:29次

德國施邁賽SCHMERSAL安全鎖是工業安全防護領域的關鍵設備,主要用于機械防護門、圍欄等的安全鎖定與監控,確保設備運行時人員無法進入危險區域。為保證其長期可靠工作,需進行科學的維修保養。以下是詳細的維修保養方案:

一、日常保養(每日 / 每周)

日常保養旨在及時發現潛在問題,避免故障擴大,操作簡單且需定期執行:

外觀檢查

檢查安全鎖主體、鎖舌、連接線束是否有物理損傷(如變形、裂紋、磨損),尤其鎖舌與鎖孔的配合部位需確保無異物卡滯。

清理表面油污、粉塵、冷卻液等雜質(可用干燥軟布擦拭,避免用水直接沖洗,防水型號除外),防止雜質進入內部影響機械動作或電氣性能。

功能測試

鎖定 / 解鎖動作:手動或通過控制信號觸發安全鎖,觀察鎖舌伸縮是否順暢,有無卡頓、異響。鎖定后需確認鎖舌到位,防護門無法被強制打開;解鎖時鎖舌應迅速復位,無延遲。

信號反饋:通過控制系統檢查安全鎖的狀態信號(如 “鎖定到位"“解鎖"“門未關緊" 等)是否準確,確保與實際狀態一致,無虛假信號。

德國施邁賽SCHMERSAL安全鎖環境檢查

確認安全鎖安裝位置無劇烈振動、高溫(超出產品標注溫度范圍)、腐蝕性氣體或液體侵蝕,若環境惡劣需增加防護措施(如加裝防護罩)。

二、定期保養(每月 / 每季度)

定期保養需深入檢查關鍵部件,確保機械和電氣性能穩定:

機械部件維護

鎖舌與導向機構:若鎖舌伸縮有卡頓,可在活動部位(如鎖舌導軌、彈簧接觸點)涂抹少量專用潤滑脂(如硅基潤滑脂,避免使用油脂類潤滑劑污染環境或與密封件兼容問題),禁止使用機油等易吸附粉塵的潤滑劑。

SCHMERSAL安全鎖鎖體結構:檢查固定螺絲是否松動,安裝支架是否變形,確保安全鎖與防護門的配合間隙符合說明書要求(通常≤1mm),避免因安裝偏移導致鎖舌受力不均。

電氣系統檢查

連接線束:檢查插頭、插座、導線是否有老化、破損、氧化,端子排接線是否牢固,必要時重新插拔插頭以去除氧化層,或用細砂紙清理端子表面。

線圈與傳感器:對于電磁式安全鎖,測量線圈電阻(參考產品手冊標準值),若電阻異常(過大或過?。┛赡転榫€圈燒毀或短路,需及時更換;對于帶電子傳感器(如磁性、光電傳感器)的型號,清潔傳感器感應面,避免灰塵遮擋導致信號失靈。

密封與防護檢查

檢查密封圈(如 O 型圈、防塵蓋)是否老化、開裂,若密封失效需及時更換,防止水汽、粉塵進入內部損壞電路或機械部件(尤其 IP65/IP67 防護等級的型號,密封失效會直接降低防護性能)。

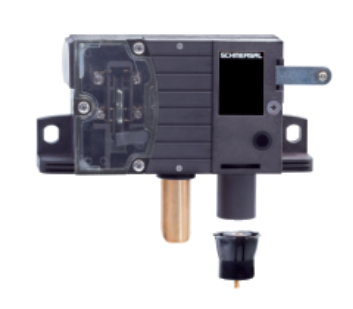

A20

熱塑外殼

失效保護鎖定系統

單開門

允許在客運電梯上使用

通過三角鑰匙M5手動解鎖

AV20RBX11.5U-GB215

項目編號: 101172551

SCHMERSAL安全鎖機械參數

執行元件 滾輪搖臂H65和軸承塊B

定向/對準 右手模式

安裝 后側安裝孔

永磁鐵 具有高矯頑磁場強度的陶瓷氧化物磁體

機械參數 - 連接技術

電纜入口 無電纜接頭

機械參數 - 尺寸

寬度 165 mm

高度 80 mm

深度 37 mm

閂鎖螺栓的直徑 18 mm

鎖緊螺栓的X尺寸 11.5 mm

注(鎖緊螺栓的X尺寸) 整個鎖定螺栓長度形成鎖定螺栓的規定插入深度21毫米和尺寸X。 尺寸X表示門鎖裝置的外殼底部與門頂部之間的距離。

鎖緊螺栓斜角,底部 45 °

SCHMERSAL安全鎖環境條件

防護等級 IP54

工作環境溫度 -15 ... +70 °C

環境條件 - 絕緣值

額定絕緣電壓 Ui 500 VAC

額定沖擊耐受電壓 Uimp 6 kV

電氣參數

熱測試電流 10 A

應用類別 AC-15 230 VAC

應用類別 AC-15 2 A

應用類別 DC-13 200 VDC

應用類別 DC-13 2 A

開關元件 NC觸點,NO觸點

開關原理 緩動

觸點材料,電氣 銀

注意

注(手動解鎖) 使用M5三角鑰匙來進行手動解鎖,可作為附件
